座椅体压分布测量系统（座垫+靠垫）
TYFB-A
概 述：
座椅舒适度是汽车座椅的重要评价指标，包括静态舒适度和动态舒适度。所谓舒适度即人体的主观感受，由生理和心理两方面因素造成。
静态舒适度指座椅的位置、几何形状、结构设计等应使人体在一定的工作环境中拥有核实的坐姿和良好的触觉。
动态舒适度则要求座椅在驾驶员完成驾驶任务的过程中，仍然可以拥有静态时的良好感受。
汽车座椅最佳的靠背角度是108°
阅读时的最佳的角度是101°--104°
一、产品用途：
适用于座椅体压分布测量，用于显示体压分布状态及与舒适度有关的相关参数
二、产品组成：
1、 体压分布软件分析系统
2、 体压分布测量传感器
3、 体压分布数据采集系统
三、测量传感器参数：
1、 传感器尺寸：460 mm *620 mm
2、 感应区尺寸：400 mm *400 mm
3、 感应区点数：2288个
4、 厚度：0.2 mm
5、 压力量程：100KG
6、 测量精度：校正前±10% FS，校正后±5% FS
7、 工作环境：温度-9℃～60℃
四、数据采集系统：
1、工作环境：温度-9℃～60℃。
2、数据采集器采用USB接口和数据处理器（电脑）连接。
3、数据采集器通过电脑USB接口供电。
4、采样频率0～200Hz。

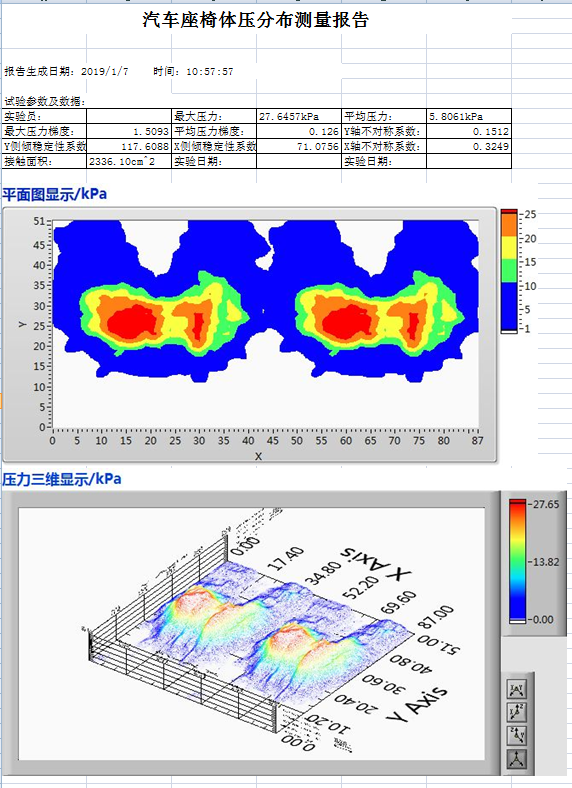

五、体压分布软件分析系统：
1、具有测试系统主要参数（压力、面积、时间）实时运行记录功能。
2、能实现压力和面积、压力和时间对应的图形或曲线关系显示。
3、具备动态下压力变化的记录功能，记录时间长度最长约10小时
4、具备记录和倒带观测以及测量影像显示的功能，并支持单格或逐格动画播放分析。
5、压力测试结果能以图片和Excel格式导出。
6、能同时测量、观察和比对两个及以上测量结果，显示力量中心和其移动轨迹。
7、可单独反映特定区域的压力值及接触面积
8、ASCLL档案输出
9、用户可自己设定数值单位
10、同时可以分析得出13组数据，更加立体全方位分析座椅体压分布数据
11、体压分布指标及其表征
体压分布指标及其表征
序号 | 体压指标 | 表征 |
1 | 最大压力Pm | 坐垫软硬度,越硬的坐垫Pm较大 |
2 | 最大压力Pv | 表征坐垫刚度及表面形状 |
3 | 最大压力梯度Gm | 体现坐垫刚度及材质分布 |
4 | 平均压力梯度Gv | 体现坐垫材质的分布是否合理及刚度的大小 |
5 | 不对称系数Cu | 体现坐姿是否合理，座椅的对称性 |
6 | 纵向压力分布曲线PL | 臀部、腿部受压及压力的变化趋势，综合反映坐垫刚度、形状、坐垫离地高度等几何物理特性 |
7 | 纵向力矩分布曲线 | 体现座椅保持人体平衡的能力 |
8 | 侧倾稳定性系数S | 发生侧倾时，坐垫使之恢复平衡位置的能力 |
9 | 静态SPD% | 表征坐垫产生体压分布的能力 |
10 | GC、GT | 表征坐骨结节区域的压力变化率 |
11 | 动态DSPD% | 表征一段时间内坐垫保持均匀体压分布能力 |
12 | Pcrms | 瞬间明显振动下，坐垫缓解振动频率的能力 |
13 | aPcrm | 长时间振动条件下，坐垫缓解振动的能力 |
六、随机配置：
1、 薄膜传感器：四片(标配2片，赠送2片)
2、 软件安装U盘： 一个
3、 数据采集器：两套一套
4、 使用说明书：一套
